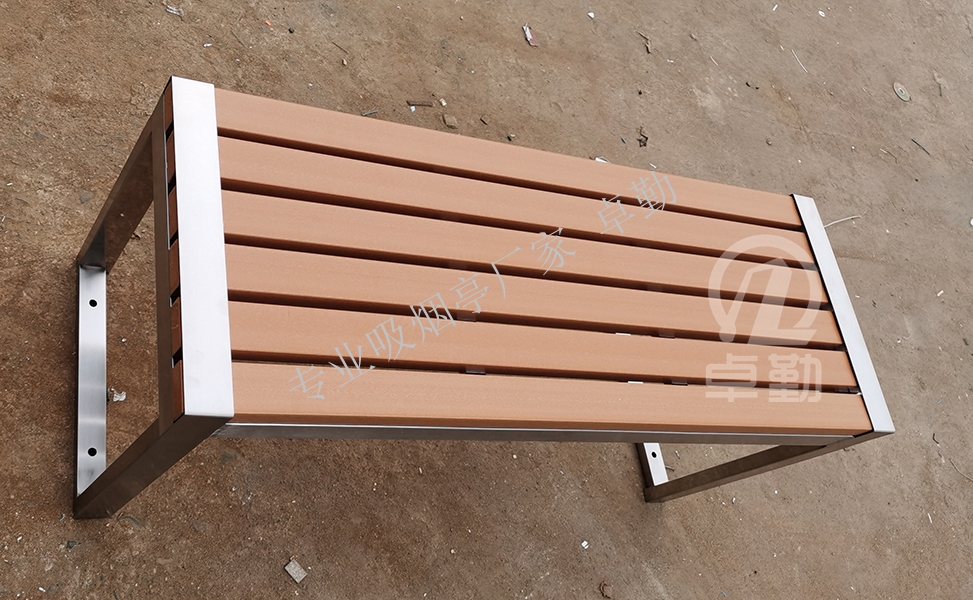

上海吸煙亭生產廠家與上海家化聯合股份有限公司青浦工業園區新生產廠家的鋼結構吸煙亭，采用了與可移動式鋼結構吸煙亭的設計規范。卓勤重點在頂部坡度設計和落水側防淋上進行了深化圖紙。并為吸煙亭配置了煙灰桶和點煙器及防腐木長條凳。

1、名稱:2#吸煙亭

2、規格:4.8×3.0×3.1m（高）

二、材料說明：

主材：100*100*3.0mm、40*80、40*20*2.0mm熱鍍鋅方管、1.5mm熱鍍鋅板氟碳噴漆、12mm鋼化灰玻璃、300mm寬木質坐凳一條。

主體：骨架采用優質鋼龍骨，強度高，抗風壓；

室內：扣板PVC裝飾板；

頂部：鋼結構+1.2mm鍍鋅板氟碳噴漆，材料采用特殊防水鉸接工藝，徹底解除漏水之患；

墻體：12mm鋼化玻璃、熱鍍鋅方管支柱；

配置：不銹鋼煙桶2個，配坐位；

裝配：放置在平整堅固的地基上，四個支撐腳需與地基硬固定，保持水平。
標識：需根據圖中形式標識，玻璃標識采用白色貼紙，后側標語為“溫馨提示：此區域為吸煙區，吸煙滯留時間不得超過10分鐘，人數不得超過18人，請煙頭熄滅后丟至垃圾桶，請各位同事自覺自律！”

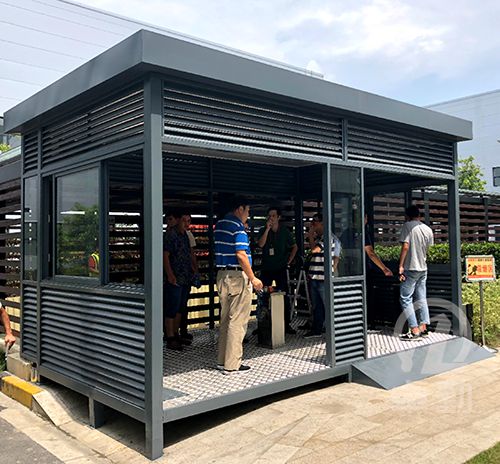

為了便于員工使用卓勤在吸煙外側加裝了防滑鋼板的坡道，和吸煙亭標識系統，及吸煙亭使用需知
